LumiScanX

Mit dem kompakten 3D-Sensor werden Bildverarbeitung und Automatisierung zum Kinderspiel.



  • Passt in jeden Aufbau mit nur 112 x 112 x 56 mm
  • Industrietauglich dank IP-54 Zertifizierung
  • Von nah bis fern: Verschiedene Abstände möglich
Demo vereinbaren

pro Punktwolke

genau kalibrierbar

auch auf glänzenden Oberflächen präzise

Wenn Roboter das Sehen lernen

LumiScanX ist ein Lichtfeld-basiertes Kamera-Array zur Automation vielfältigster Aufgaben im industriellen Kontext. Dank seiner einzigartigen Technologie erfasst LumiScanX auch komplexe und metallische Oberflächen problemlos und reduziert Verdeckungen. LumiScanX verzichtet dabei vollkommen auf Infrarot- und Blitzlicht oder Laser.

Datenblatt LumiScanX

Hochauflösende Punktwolken

Punktwolke mit LumiScan

Das kompakte Array ist standardmäßig mit 13 hochauflösenden Linsen ausgestattet. Ihre spezielle Anordnung erlaubt es, Produkte und ihre Punktwolken mit nur einer einzigen Aufnahme zuverlässig aufzunehmen.

Variable Messabstände

Dank verschiedener Konfigurationen kann LumiScanX vom Schraubenkopf bis zum Automobilheck Werkstücke unterschiedlichster Form und Größe aufnehmen.

LumiScanX

Variable Messabstände

LumiScanX

Dank verschiedener Konfigurationen kann LumiScanX vom Schraubenkopf bis zum Automobilheck Werkstücke unterschiedlichster Form und Größe aufnehmen.

Schnelle Datenübertragung

LumiScanX

Generierte Informationen werden per Ethernet direkt an einen angeschlossenen PC und die mitgelieferte Applikation weitergeleitet.

Technische Spezifikationen

System


Auflösung

1,2 MP (1280x960)

Punkt-zu-Punkt-Distanz

0,84 mm (bei 1m Kantenmaß Messfeld)

Genauigkeit der Kalibrierung

≤ 0,50 mm (bei 1m Kantenmaß Messfeld)

Zeitliches Z-Rauschen

≤ 0,50 mm (bei 1m Kantenmaß Messfeld)

Maximale Bildwiederholrate

6 fps

Einzelne Aufnahme (Single Capture / Snapshot)

1000 μs

Messzeit (Objekterkennung)

1 s

Empfohlener Messabstand

300 - 3.000 mm

3D-Punktdurchsatz

7,2 Millionen Punkte pro Sekunde

Kamerasystem

13 x 1,2 MP, RGB oder Monochrom, 12 Bit

Gehäuse



Schutzgehäuse

Mechanischer / Flüssigkeitsschutz

Schutzart

IP-54

Abmessungen

112 x 112 x 56 mm

Gewicht

737 g



Umgebungsbedingungen


Gerätetemperatur während des Betriebs

0°C - 55°C

Gerätetemperatur bei Lagerung

0°C - 65°C

Luftfeuchtigkeit (relativ, nicht kondensierend)

5 % - 85 %

Schnittstellen

Daten

Gigabit Ethernet, 8-pin M12 Buchse

GPIO

24VDC, Trigger I/O (opto-entkoppelt), 5-pin M12 Stecker

Spannungsversorgung

24VDC oder PoE (IEEE 802.3af)

Leistungsaufnahme (typisch)

5,5 Watt

Standards

GigE Vision, GenICam, GenTL

Synchronisierung

Free-run, Hardware Trigger, Software Trigger

Optionen


Kabel

Strom / Daten / Sync

Softwaremodule

diverse Analysemodule

Integration

OPC-UA
ProfiNet
GenTL (z.B. für) Halcon & Matlab
SDK, Beispielcode

Erweiterungsmodule


Beleuchtung

applikationsspezifisch

Muster-Projektion

applikationsspezifisch

Flanschplatten

applikationsspezifisch

Kabel

applikationsspezifisch

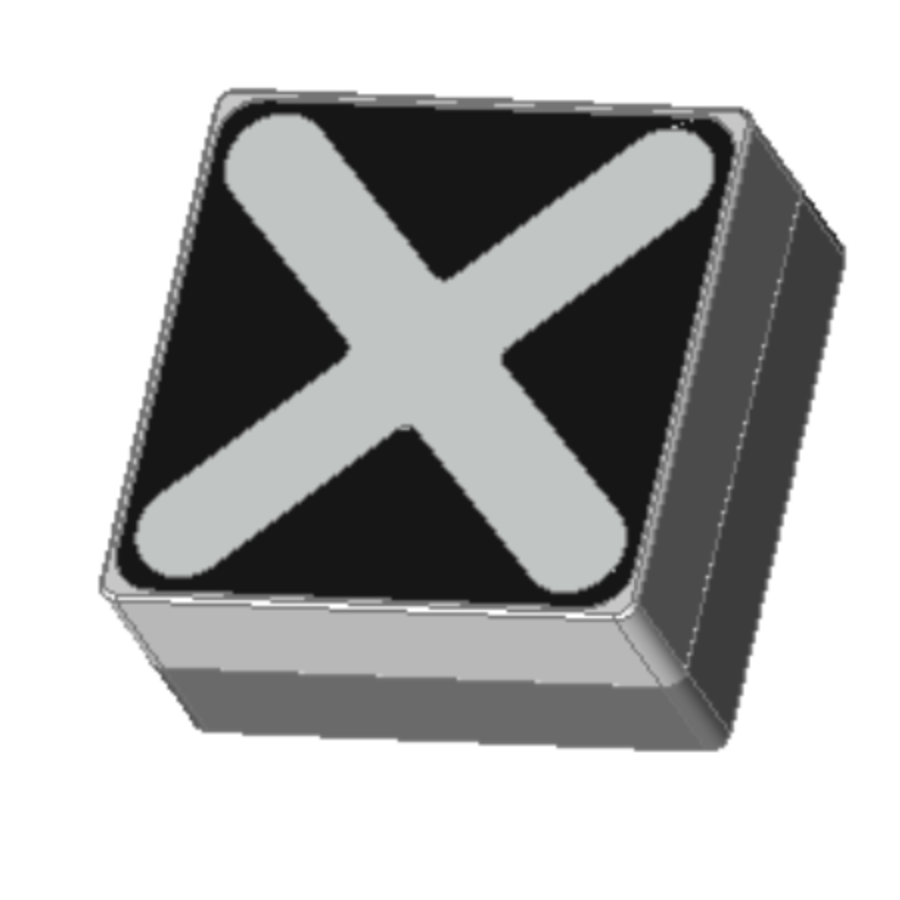

CAD-Modell LumiScanX
